PH1.923小間距LED全彩顯示屏
PH1.923小間距LED全彩顯示屏
產品說明：1、全球領先低亮高灰技術，5000:1對比度 2、高灰度等級，50-800nits可調亮度 3、色域廣，色彩均勻，無彩虹效應，廣電級超強穩定性 4、無縫無邊框，無限拼接，拼縫可微調，調整精度為0.01mm 5、16:9箱體比例設計 6、箱體輕量化設計 7、支持完全前/后維護 8、支持模組縫隙微調 9、單箱自檢功能，拼裝前有效排除故障
- 介紹說明

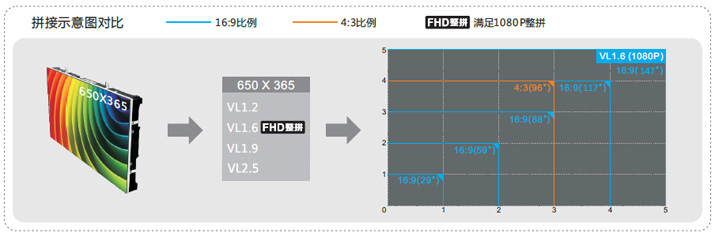

拼接成本低，采用16:9寬高比設計，能快速高效的拼成4:3或16:9的高清大屏。
支持模塊、電源、系統以及配電完全前/后維護，適應于各類空間受限的使用環境。
支持模組縫隙前后微調，有效消除模組拼接而產生的亮暗線，保證完美無縫顯示。
無拼縫、超寬視角，亮度色度均勻不偏色
廣播級色域，色溫智能可調
亮度適中，長時間觀看不疲勞
超高刷新顯示，換幀速度快，消除重影無拖尾
顯示單元靈活小巧，平面、弧面，流暢拼接
J-SPWM低亮高灰無損技術，解決行業難題，傲視同行
J-Smooth精度控制技術，確保屏體平整無縫
故障僅需維護單個LED像素或單個模塊，維護成本低、速度快
獨創的大功率集中供電設計，低損耗超高轉換率，節能30%
對各類空間受限場所，與DLP相比，安裝空間占用更小
憑借先進的工藝設計布局和選材，小間距屏的使用壽命平均可達6-8年
J-Structure新結構設計理念，有效控制溫升，運行穩定
直流低壓供電，自然散熱、無風扇，工作零噪音
高散熱面板處理技術，散熱快，壽命更長
J-Stable高可靠性供電技術，冗余N+1備份模式，通訊級電源，永不斷電
雙信號熱備份，故障自動切換，確保畫面穩定可靠
強弱電分離，顯示單元無強電，支持熱插拔搶修，無需關屏安全快捷。
加密防黑客技術，避免信號惡意切斷及輸入，確保安全。
- 產品參數
![]()
1、 產品技術參數表
參數名稱 | 產品參數 | |
模組組成 | 像素結構 | SMD1010帶面罩/1515不帶面罩 三合一LED |
像素間距 | 1.923 | |
模組分辨率（W×H） | 104×78 | |
模組尺寸 | 200（W）×150（H） | |
模組重量 | 0.3 | |
模組最大功耗（W） | 11 | |
箱體組成 | 箱體模組組成（W×H） | 2×1 |
箱體分辨率（W×H） | 208×156 | |
箱體尺寸 | 400（W）×300（H）×66（D） | |
箱體面積（m2） | 0.12 | |
箱體重量 | 4.6 | |
箱體像素密度（點/m2） | 270422 | |
箱體平整度 | ≤0.2 | |
維護方式 | 后維護 | |
箱體形成 | 壓鑄鋁 | |
光學參數 | 單點亮度校正 | 有 |
單點色度校正 | 有 | |
白平衡亮度 | ≥850-1000 | |
色溫（K） | 3200—9300可調 | |
視角（水平/垂直°） | 160/120 | |
發光點中心距偏差 | <3% | |
亮度/色度均勻性 | ≥97% | |
對比度 | 4000:1 | |
電氣參數 | 峰值功耗（W/箱體；W/m2） | 700 |
平均功耗（W/箱體；W/m2） | 280 | |
供電要求 | AC90~264V，頻率47-63（Hz） | |
安全特性 | GB4943/EN60950 | |
處理性能 | 換幀頻率（Hz） | 50&60 |
驅動方式 | 恒流驅動，26掃 | |
灰度級別 | 16384 | |
刷新率（Hz） | ≥3000 | |
顏色處理位數 | 16bit | |
模組自帶掉電存儲功能 | 保存亮度、色度校正數據，模組參數 | |
視頻播放能力 | 2K高清，4K超高清畫面 | |
使用參數 | 壽命典型值 | 50,000H |
工作溫/濕度范圍（℃/RH） | -10 –40 / 10%-80%RH（無結露） | |
存儲溫/濕度范圍（℃/RH） | -20– 60 / 10%-85%RH（無結露） | |
適用標準 | CCC，TUV-CE，ETL等依測試標準 | |

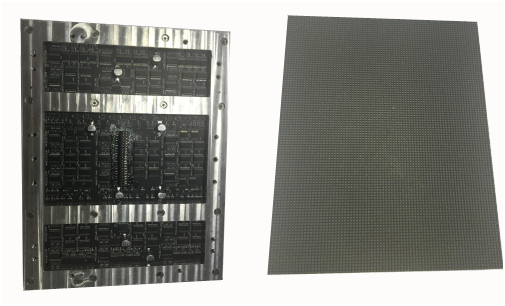

1、 模組尺寸圖
（單元板正反面圖）

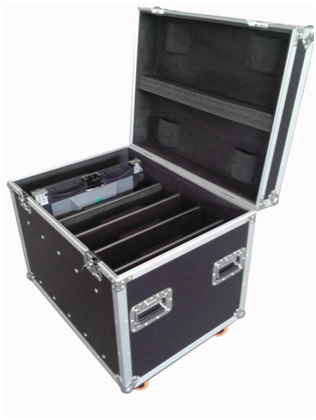

三、包裝方式
包裝采用航空箱，中性包裝，內含珍珠棉，有效避免在搬運，運輸途中由于碰撞導致的產品損傷。
